Macrostruttura di una barra in colata continua Ø600 in acciaio 18CrNiMo7-6.
L'attacco con persolfato d'ammonio evidenzia la struttura e documenta come la barra si è solidificata.

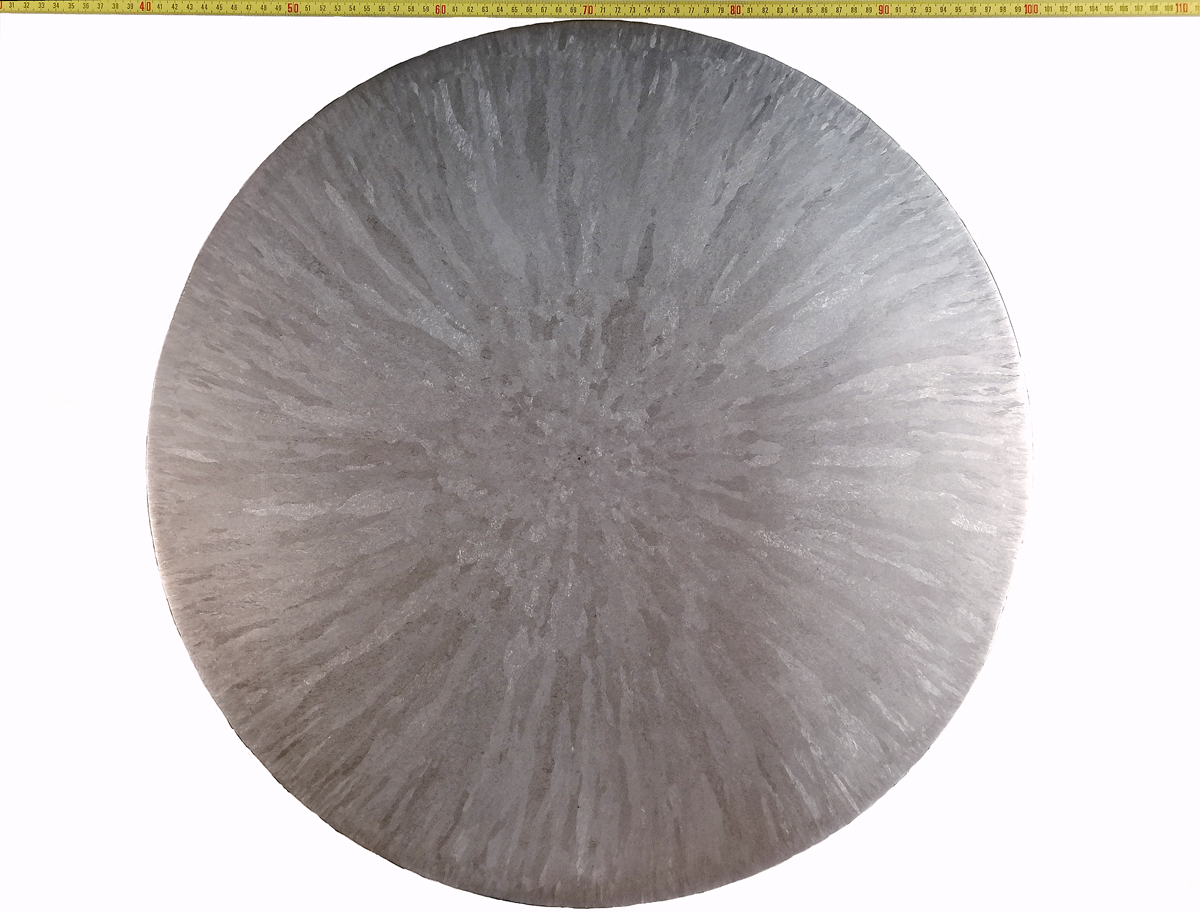

Sezione trasversale della barra dopo attacco con persolfato d'ammonio
Che cosa mostra la macrostruttura di una barra in colata continua?
La macrostruttura di una barra in colata continua evidenzia le principali zone di solidificazione, la cui morfologia e distribuzione dipendono dalle condizioni di raffreddamento e dai parametri di colata.
- Guscio corticale: struttura equiassica fine.
È la zona più esterna, dove il metallo liquido solidifica rapidamente a contatto con le pareti raffreddate della lingottiera. L'elevata velocità di raffreddamento favorisce la formazione di numerosi nuclei, dando origine a grani fini e privi di un orientamento preferenziale.
- Zona intermedia: struttura colonnare.
Procedendo verso l'interno, i cristalli crescono in modo direzionale e allungato, dalla periferia verso il centro, in direzione opposta al flusso di calore.
Si forma così una struttura caratterizzata da grani colonnari, spesso dendritici.
- Nucleo centrale: struttura prevalentemente equiassica.
Nella zona centrale può svilupparsi una struttura equiassica più grossolana, con cristalli orientati in direzioni diverse.
Questa regione è particolarmente importante per la possibile presenza di segregazioni centrali, porosità da ritiro e cricche interne.
Perché eseguire un esame macrografico?
L'esame macrografico consente di valutare la distribuzione delle strutture di solidificazione sull'intera sezione e di individuare eventuali discontinuità macroscopiche.
In particolare, permette di esaminare:
- la distribuzione e l'estensione delle zone di solidificazione;
- la regolarità e la simmetria della struttura;
- la presenza di cricche, cavità e porosità;
- eventuali fenomeni di segregazione, se evidenziabili con il metodo di preparazione utilizzato.
Queste informazioni contribuiscono alla valutazione della qualità interna del semilavorato e al confronto tra colate o lotti differenti.
