Bead Bend Test secondo sep 1390
Verifica della capacità di arresto della cricca su lamiere in S355J2
Il Bead Bend Test secondo SEP 1390 è una prova utilizzata per valutare la capacità di una lamiera di arrestare una cricca originata in corrispondenza di una saldatura caratterizzata intenzionalmente dalla presenza di difetti.
In questo caso studio sono state sottoposte alla prova due lamiere in acciaio S355J2, sulle quali è stata realizzata una saldatura con caratteristiche tali da favorire l'innesco di una cricca durante la successiva fase di piegatura.
Esecuzione della prova SEP 1390
La prova prevede la piegatura a 60° del provino saldato. La particolare configurazione della saldatura consente di simulare una situazione nella quale siano presenti difetti in corrispondenza del giunto saldato e di verificare il comportamento della lamiera nei confronti della propagazione della cricca.
Durante la prova viene quindi osservato il comportamento della cricca originata nella zona della saldatura e, in particolare, la sua capacità di propagarsi all'interno del materiale base.
Criteri di valutazione
Il risultato della prova viene determinato in funzione della distanza raggiunta dalla cricca rispetto all'asse della saldatura.
La prova viene considerata superata quando la cricca viene arrestata entro 80 mm dall'asse della saldatura.
Al contrario, se la cricca supera tale limite e continua a propagarsi nella lamiera, il risultato viene considerato non conforme, evidenziando una insufficiente capacità del materiale di arrestare la propagazione della cricca.
È prevista anche una particolare condizione che richiede la ripetizione della prova: se la cricca non riesce a penetrare nel materiale base, la saldatura risulta "fatta troppo bene" rispetto alle condizioni previste dal test e non consente una corretta valutazione del comportamento della lamiera.
Risultati delle prove

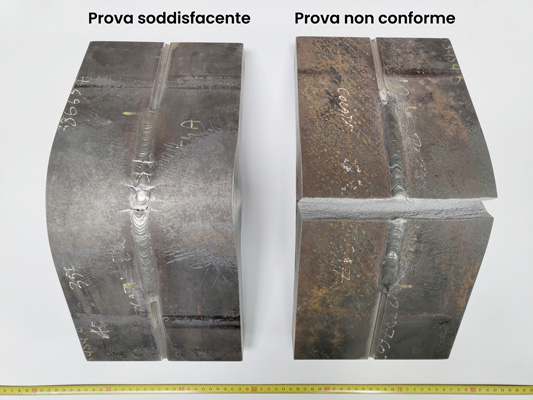

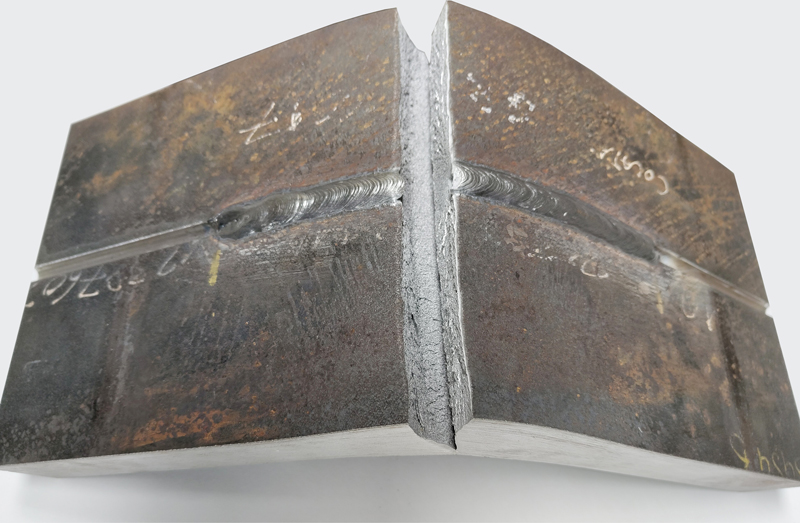

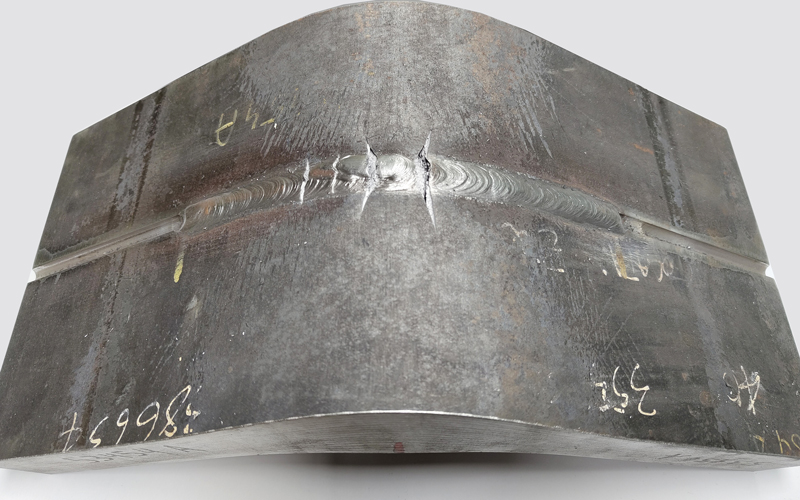

Le immagini mostrano due differenti esiti del Bead Bend Test secondo SEP 1390: • prova soddisfacente, nella quale la cricca viene arrestata entro il limite previsto; • prova non conforme, nella quale la cricca prosegue la propria propagazione provocando il cedimento della lamiera. L'analisi consente quindi di caratterizzare il comportamento della lamiera S355J2 nei confronti della propagazione di una cricca originata in corrispondenza di un giunto saldato, verificando il rispetto dei criteri previsti dalla procedura SEP 1390.
